RM510 Zuigermotor met tandwielkast
Productspecificaties
Productbeschrijving

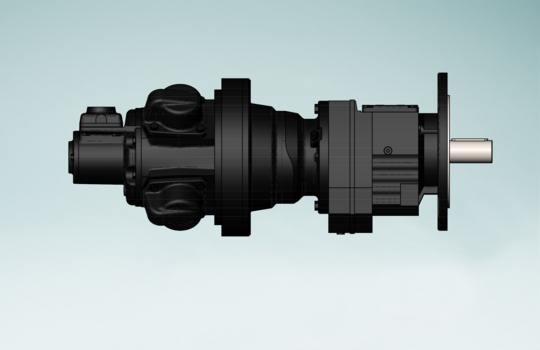

RM510 zuigerluchtmotor met tandwielkast
De GLOBE RM510 radiale zuigerluchtmotor is te combineren met een van onze standaard coaxiale tandwielkasten als een lager uitgaand toerental en/of een hoger uitgaand koppel nodig is. Dankzij de brede keuze aan reductieverhoudingen stemmen we de aandrijving nauwkeurig af op de toepassing. Op basis van het gewenste toerental, koppel en de montagewijze selecteren we de meest geschikte combinatie van motor en tandwielkast.
- Maximaal afgegeven vermogen met tandwielkast: 14,2 kW / 19,4 pk
- Reductieverhoudingen: 1:4,9 – 1:95,2
- Uitgaand toerental bij maximaal vermogen: 12 – 224 tpm
- Uitgaand koppel bij maximaal vermogen: 675 – 12780 Nm / 498 – 9426 lbf·ft
- Aanloopkoppel: 795 – 15071 Nm / 587 – 11116 lbf·ft
- Leverbaar met voet- of flensmontage
- Optioneel leverbaar met rem en HCV- of RCV-regelklep
Andere typen tandwielkasten en maatwerkconfiguraties zijn op aanvraag beschikbaar.
| Productnaam | Tandwielk. ratio | Startkoppel Nm | Startkoppel lb⋅ft | Max. vermogen HP | Max. vermogen kW | Max. toerental RPM | Max. koppel Nm | Max. koppel lb⋅ft | Koppel bij Max. verm. Nm | Gewicht Kg | Koppel bij Max. verm. lb⋅ft | Gewicht lb | Aanvraag |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RM510 1 | 4,91 | 795 | 587 | 19,40 | 14,20 | 224 | 11.300 | 8.334 | 675 | 355 | 498 | 782,60 | |
| RM510 2 | 15,65 | 2.530 | 1.866 | 19,40 | 14,20 | 70 | 15.400 | 11.358 | 2.146 | 355 | 1.583 | 782,60 | |
| RM510 3 | 19,04 | 3.078 | 2.270 | 19,40 | 14,20 | 58 | 43.000 | 31.715 | 2.610 | 395 | 1.925 | 870,80 | |
| RM510 4 | 26,04 | 4.121 | 3.039 | 19,40 | 14,20 | 42 | 43.000 | 31.715 | 3.494 | 395 | 2.577 | 870,80 | |
| RM510 5 | 31,91 | 5.208 | 3.841 | 19,40 | 14,20 | 33 | 53.400 | 39.386 | 4.416 | 405 | 3.257 | 892,90 | |
| RM510 6 | 37,65 | 5.958 | 4.394 | 19,40 | 14,20 | 29 | 53.400 | 39.386 | 5.052 | 405 | 3.726 | 892,90 | |
| RM510 7 | 40,29 | 6.375 | 4.702 | 19,40 | 14,20 | 27 | 62.700 | 46.245 | 5.406 | 575 | 3.988 | 1.267,70 | |
| RM510 8 | 52,87 | 8.366 | 6.171 | 19,40 | 14,20 | 21 | 62.700 | 46.245 | 7.094 | 575 | 5.233 | 1.267,70 | |
| RM510 9 | 58,65 | 9.281 | 6.845 | 19,40 | 14,20 | 19 | 120.000 | 88.507 | 7.870 | 855 | 5.805 | 1.885 | |
| RM510 10 | 95,24 | 15.071 | 11.116 | 19,40 | 14,20 | 12 | 120.000 | 88.507 | 12.780 | 855 | 9.426 | 1.885 |
